Comment une caméra thermique détecte-t-elle une fuite d’eau chaude derrière un mur sans le percer ?

L’angoisse d’une tache d’humidité qui grandit sur un mur ou le son fantôme d’une goutte d’eau la nuit est une expérience que partagent de nombreux propriétaires. Le premier réflexe est souvent pessimiste : il va falloir casser, sonder, et engager des travaux longs et coûteux pour trouver l’origine d’une fuite potentiellement minime. Face à ce scénario catastrophe, les méthodes de détection non destructives, et en particulier la thermographie infrarouge, apparaissent comme une solution providentielle. On imagine souvent que la caméra va simplement afficher une grosse tache rouge à l’endroit de la fuite d’eau chaude, rendant le diagnostic évident.

Pourtant, cette vision est une simplification dangereuse. La réalité du diagnostic thermographique est bien plus subtile. Un professionnel ne se contente pas de regarder des couleurs sur un écran ; il lit et interprète une carte thermique complexe, influencée par une multitude de facteurs. La véritable expertise ne réside pas dans la possession d’une caméra, mais dans la capacité à décrypter les phénomènes physiques sous-jacents. Car si la clé du diagnostic était de repérer une tache chaude, pourquoi une zone humide apparaît-elle alors souvent plus froide sur l’image ?

Cet article propose de vous guider au-delà des idées reçues. Nous allons décortiquer le processus de détection par thermographie, non pas comme un tour de magie, mais comme une discipline technique rigoureuse. Vous apprendrez à différencier les signatures thermiques, à comprendre les erreurs d’interprétation qui coûtent cher, et à identifier les situations où cet outil atteint ses limites, vous donnant ainsi les clés pour un diagnostic précis et une réparation ciblée.

Pour naviguer efficacement à travers les principes et les applications de la thermographie pour la détection de fuites, cet article est structuré en plusieurs sections clés. Chaque partie abordera une facette spécifique, de la physique fondamentale aux applications pratiques et économiques.

Comment localiser une fuite d’eau cachée sans casser tous vos murs et économiser 1500 € ?

La promesse fondamentale de la thermographie est de rendre visible l’invisible, transformant une recherche de fuite destructrice en une inspection chirurgicale. Le coût d’une démolition exploratoire (ouverture de murs, carrelages, planchers) suivi de la réparation esthétique peut rapidement se chiffrer en milliers d’euros, sans même compter le coût de la réparation de plomberie elle-même. En comparaison, une intervention ciblée permet des économies substantielles. Selon une analyse tarifaire, le prix moyen d’une recherche de fuite d’eau non destructive se situe entre 100 € et 500 €, une fraction du coût des dégâts collatéraux évités.

Le problème des fuites est loin d’être anecdotique. En France, on estime que près de 11,9 % des logements connaissent au moins une fuite d’eau par an, un chiffre qui souligne la fréquence de ce désagrément. L’enjeu est donc double : localiser précisément la source du problème et le faire en limitant au maximum les dommages et les coûts. La thermographie, en cartographiant les températures de surface, permet d’identifier des anomalies qui trahissent la présence d’humidité ou d’un flux d’eau chaude dans une cloison, une dalle ou sous un plancher, guidant ainsi le plombier directement vers la zone d’intervention.

Cette approche est d’autant plus pertinente qu’elle fournit une preuve visuelle, un « thermogramme », qui peut être jointe à un rapport pour les compagnies d’assurance. Bien que la prise en charge de la recherche de fuite dépende du contrat, un diagnostic précis et documenté est un atout majeur pour faciliter le traitement du dossier de sinistre. L’économie ne se mesure donc pas seulement en euros, mais aussi en temps et en tranquillité d’esprit.

Pourquoi une zone humide apparaît plus froide de 3°C sur une image thermique ?

C’est le paradoxe le plus contre-intuitif pour un non-initié et la pierre angulaire du diagnostic thermographique de fuite. On s’attend à ce qu’une fuite d’eau chaude crée une tache chaude sur le mur. Si cela peut être le cas pour une fuite massive et très proche de la surface, la plupart du temps, c’est l’inverse qui se produit. Une zone affectée par une infiltration d’eau, même chaude, apparaîtra plus froide que les zones saines environnantes. L’explication réside dans un principe physique simple mais puissant : le refroidissement par évaporation.

Lorsque l’eau de la fuite s’infiltre dans les matériaux poreux du mur (plâtre, brique, bois), elle migre lentement vers la surface exposée à l’air ambiant. À cette interface, l’eau liquide se transforme en vapeur d’eau : elle s’évapore. Or, l’évaporation est un processus endothermique, ce qui signifie qu’il consomme de l’énergie pour se produire. Cette énergie est puisée directement dans le matériau de surface, sous forme de chaleur. En « pompant » la chaleur du mur pour s’évaporer, l’humidité provoque un refroidissement localisé de la surface.

C’est cette zone refroidie, parfois de seulement quelques dixièmes de degré à plusieurs degrés (le delta de 3°C est un cas de figure typique), que la caméra thermique, très sensible, va détecter comme une tache sombre ou bleue. Le thermographe ne cherche donc pas une « source chaude » mais une « anomalie froide » à la forme caractéristique. C’est la signature la plus fiable d’une présence d’humidité active dans une structure, bien plus révélatrice qu’une simple inspection visuelle qui ne détecterait la tache qu’à un stade bien plus avancé du dégât des eaux.

Comment distinguer une fuite d’eau chaude d’un simple défaut d’isolation sur une image thermique ?

Une fois qu’une anomalie thermique est détectée, le véritable travail d’analyse commence. Une tache froide ou chaude sur un mur n’est pas systématiquement une fuite. Elle peut être le signe d’un pont thermique, d’un manque d’isolant, voire d’une simple trace d’humidité ancienne. La clé pour les différencier réside dans l’analyse de leur signature thermique : leur forme, leurs contours et leur localisation. Une fuite et un défaut de structure ne « dessinent » pas la même image thermique.

La signature d’une fuite d’eau est typiquement organique et irrégulière. L’eau s’infiltrant dans un matériau suit le chemin de moindre résistance, créant des formes amorphes, avec des ramifications et des bords diffus, semblables à une tache d’encre sur un papier buvard. La zone la plus froide (ou la plus chaude en cas de fuite de chauffage très proche) est souvent concentrée en un point qui se dégrade progressivement vers la périphérie.

À l’inverse, un défaut d’isolation ou un pont thermique est directement lié à la structure du bâtiment. Sa signature thermique sera donc linéaire et géométrique. Il suivra les lignes des montants d’une cloison en plaques de plâtre, le contour d’une fenêtre mal isolée, ou la jonction entre un mur et une dalle. L’anomalie sera régulière, prévisible et répétitive si le défaut est structurel (par exemple, tous les 60 cm pour des montants de cloison). C’est cette distinction fondamentale entre la forme chaotique de l’eau et la rigueur de la construction qui permet à un thermographe expérimenté de poser un diagnostic fiable et d’éviter de faire percer un mur pour un simple problème de pont thermique.

Comment pré-localiser une fuite avec un thermomètre infrarouge de bricolage à 40 € ?

Si la caméra thermique est l’outil de prédilection des professionnels, il est possible de s’initier à la logique du diagnostic thermique avec un outil bien plus accessible : le thermomètre infrarouge ponctuel, ou pyromètre. Cet appareil, disponible pour quelques dizaines d’euros en magasin de bricolage, ne produit pas d’image, mais donne une mesure de température précise sur une petite zone ciblée par un pointeur laser. Bien qu’il ne remplace pas une analyse professionnelle, il peut aider à confirmer une suspicion et à délimiter une zone d’intérêt.

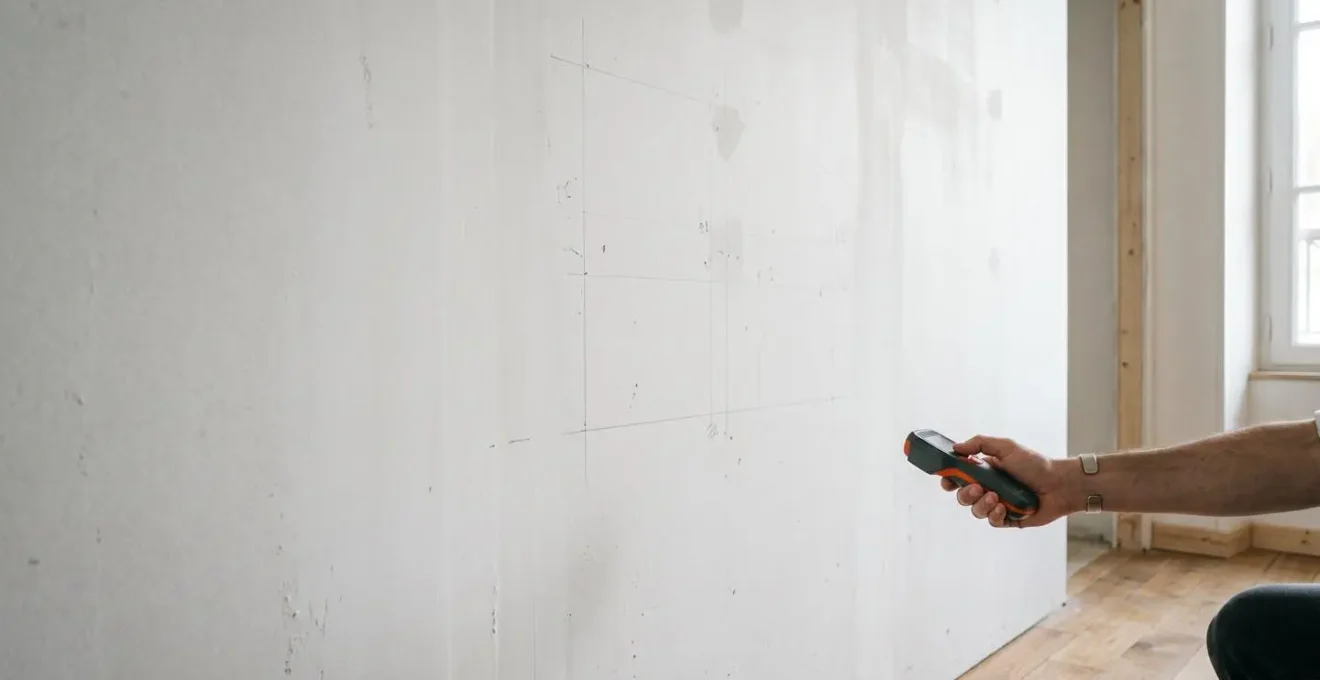

La méthode consiste à « construire » mentalement une image thermique par une approche systématique. Voici comment procéder :

1. Définir la zone suspecte : Basez-vous sur les indices visuels (tache d’humidité, peinture qui cloque) ou sonores pour délimiter une surface d’un ou deux mètres carrés.
2. Créer un quadrillage : À l’aide d’un crayon ou de ruban de masquage, tracez une grille sur le mur, avec des carrés d’environ 15×15 cm.
3. Mesurer et noter : Pointez le thermomètre au centre de chaque carré, en veillant à être toujours à la même distance du mur pour des mesures comparables. Notez la température sur un schéma de la grille.
4. Analyser les données : Recherchez les anomalies. Une zone où les températures sont systématiquement plus basses (ou plus élevées pour une fuite de chauffage très active) que celles des carrés adjacents indique une probable présence d’humidité ou un pont thermique.

Cette technique de quadrillage, bien que fastidieuse, applique la même logique que celle d’une caméra. Elle transforme des données invisibles en une carte de températures qui peut révéler des schémas. C’est une excellente première étape pour objectiver un doute avant de décider d’investir dans une expertise plus poussée.

Caméra thermique pro ou module FLIR pour smartphone : laquelle pour détecter des fuites domestiques ?

Le marché de la thermographie s’est démocratisé avec l’apparition de modules compacts se branchant sur un smartphone. Face à une prestation professionnelle facturée plusieurs centaines d’euros, l’idée d’acheter un module pour 250 € à 400 € est séduisante. Cependant, pour la détection de fuites, les différences techniques entre ces deux solutions sont déterminantes et expliquent l’écart de coût.

Un module pour smartphone est un excellent outil de sensibilisation et pour détecter des anomalies grossières (fenêtre mal isolée, radiateur qui ne chauffe pas uniformément). Mais pour les fuites, ses limitations en résolution et en sensibilité thermique sont un handicap majeur. Une fuite à faible débit ou légèrement profonde dans un mur ne créera qu’une très faible différence de température (ΔT) en surface. Une caméra professionnelle, avec une sensibilité de 0,05°C ou moins, pourra la détecter, là où un module grand public (sensibilité de 0,1°C à 0,15°C) ne verra rien. De même, une résolution plus élevée permet de distinguer les détails fins et d’interpréter correctement la forme de la signature thermique.

Le tableau ci-dessous, basé sur les données du marché et des spécialistes comme l’expert en recherche de fuites Ax’eau, synthétise les compromis à faire :

L’investissement dans une prestation n’est donc pas seulement pour la location d’un matériel supérieur, mais surtout pour l’expertise de l’opérateur qui saura l’utiliser dans des conditions optimales, interpréter les images complexes et produire un rapport opposable à un assureur. Le risque avec un module est de passer à côté de la fuite ou, pire, de mal interpréter un pont thermique et de faire creuser au mauvais endroit.

L’erreur qui fait creuser au mauvais endroit : utiliser la thermographie en plein soleil

C’est l’erreur la plus courante et la plus coûteuse commise par les amateurs ou les professionnels non avertis. Réaliser une inspection thermographique d’une façade ou d’un mur extérieur en pleine journée, surtout par temps ensoleillé, est le meilleur moyen d’obtenir des données inutilisables et de poser un diagnostic erroné. Le soleil est le pire ennemi du thermographe de bâtiment.

Ce phénomène est dû à la charge solaire. Le rayonnement solaire direct chauffe massivement et de manière non uniforme les surfaces. Cette « chaleur parasite » va complètement masquer les subtiles variations de température (ΔT) causées par une fuite ou un défaut d’isolation. Le mur, ayant emmagasiné une grande quantité d’énergie, va la restituer lentement (inertie thermique), créant un « bruit de fond » thermique qui peut durer des heures après le coucher du soleil. Essayer de trouver une fuite dans ces conditions revient à essayer d’entendre un murmure dans une salle de concert de rock.

Un diagnostic fiable exige des conditions de mesure stables et contrôlées, visant à maximiser le contraste thermique naturel du bâtiment tout en minimisant les interférences externes. Un thermographe professionnel attendra donc toujours le moment propice pour effectuer ses mesures, généralement la nuit ou très tôt le matin, avant le lever du soleil. L’objectif est de laisser le temps au bâtiment de « se calmer » thermiquement pour que seules les vraies anomalies structurelles ou liées à l’humidité soient visibles.

Quand la caméra thermique est-elle inefficace pour localiser une fuite ?

Aussi puissante soit-elle, la thermographie n’est pas une solution miracle universelle. C’est un outil de diagnostic parmi d’autres, et reconnaître ses limites est aussi important que de savoir l’utiliser. Plusieurs scénarios rendent la détection par infrarouge difficile, voire impossible. Dans ces cas, un professionnel compétent se tournera vers des méthodes complémentaires.

La première limite évidente est la fuite d’eau à température ambiante. Si l’eau qui fuit est à la même température que les matériaux qu’elle traverse, il n’y aura aucun contraste thermique à détecter, du moins pas directement. L’effet de refroidissement par évaporation peut éventuellement la trahir, mais si la fuite est très lente ou non exposée à un flux d’air, la signature sera quasi nulle. De même, une fuite située derrière un isolant très performant (comme le polystyrène ou la laine de roche épaisse) sera invisible, car l’isolant bloque la transmission de la signature thermique vers la surface du mur.

L’épaisseur et la nature du matériau sont aussi un facteur critique. Tenter de détecter une fuite à travers une dalle de béton de plus de 40 cm ou un mur en pierre très épais est souvent vain. Face à ces défis, le spécialiste de la recherche de fuite dispose d’autres technologies :

• Humidimètre : Pour les fuites d’eau froide, cet appareil mesure le taux d’humidité directement dans le matériau, confirmant la présence d’eau là où la caméra est aveugle.
• Gaz traceur : Un mélange d’hydrogène et d’azote, inoffensif, est injecté dans la canalisation. L’hydrogène, très volatil, s’échappe par la fuite et traverse les matériaux (y compris les isolants) pour être détecté en surface par une « truffe » électronique.
• Écoute acoustique : Un microphone ultrasensible permet « d’écouter » le sifflement ou le bruit de la fuite, particulièrement efficace pour les canalisations sous pression.
• Inspection endoscopique : Une caméra miniature est insérée via un petit trou de forage pour inspecter visuellement l’intérieur d’une cloison ou d’une gaine technique.

La force d’un bon diagnosticien n’est pas de maîtriser un seul outil, mais de savoir quand et comment combiner plusieurs méthodes pour obtenir une certitude.

Comment identifier les 3 zones prioritaires de déperdition de votre maison avant d’investir 10 000 € ?

Au-delà de la simple recherche de fuite, la thermographie est l’outil par excellence pour l’audit énergétique d’un bâtiment. Avant d’engager des dizaines de milliers d’euros dans des travaux de rénovation, une analyse thermique permet de hiérarchiser les investissements et de cibler les actions les plus rentables. Elle donne une vision claire des faiblesses de l’enveloppe du bâtiment, transformant des suppositions en certitudes visuelles.

Dans un pavillon français typique, surtout ceux construits avant les premières réglementations thermiques, les déperditions de chaleur suivent une hiérarchie bien connue. Une inspection thermographique se concentrera en priorité sur ces trois points névralgiques :

• Les combles et la toiture : L’air chaud monte, c’est une loi physique. Une toiture ou des combles mal isolés sont la principale source de déperdition, pouvant représenter jusqu’à 30% des pertes totales de chaleur de la maison. Une caméra thermique révélera instantanément les zones où l’isolant est tassé, manquant ou mal posé.
• Les murs et les menuiseries : Les murs représentent la deuxième source de pertes (20-25%). Les ponts thermiques aux jonctions dalle/mur et les fenêtres à simple vitrage ou aux joints usés sont des « autoroutes à calories » clairement visibles sur un thermogramme.
• Les planchers bas : Les planchers sur sous-sol non chauffé ou sur vide sanitaire peuvent être responsables de 7 à 10% des déperditions, un point souvent négligé.

Identifier ces zones est crucial dans le contexte français actuel. Pour être éligible au dispositif MaPrimeRénov’ Parcours accompagné, qui offre les aides les plus significatives, il est souvent requis de réaliser un bouquet de travaux incluant au moins deux gestes d’isolation. Un audit thermique, souvent couplé à un audit énergétique réglementaire, permet de définir le scénario de rénovation le plus pertinent et d’optimiser le financement. En effet, en cumulant les aides, il est possible de couvrir une part importante des dépenses ; le simple cumul de MaPrimeRénov’ et de la prime énergie permet de couvrir jusqu’à 60 % des frais liés à l’isolation.

L’investissement initial dans un audit thermique de qualité est donc rapidement amorti par la pertinence des travaux engagés et l’optimisation des aides de l’État.

Avant de prévoir toute intervention ou travaux de rénovation, la première étape logique est donc de réaliser ou de faire réaliser un diagnostic thermique précis. C’est l’assurance de cibler l’intervention juste là où elle est nécessaire, d’optimiser votre budget et d’éviter des dépenses inutiles.
