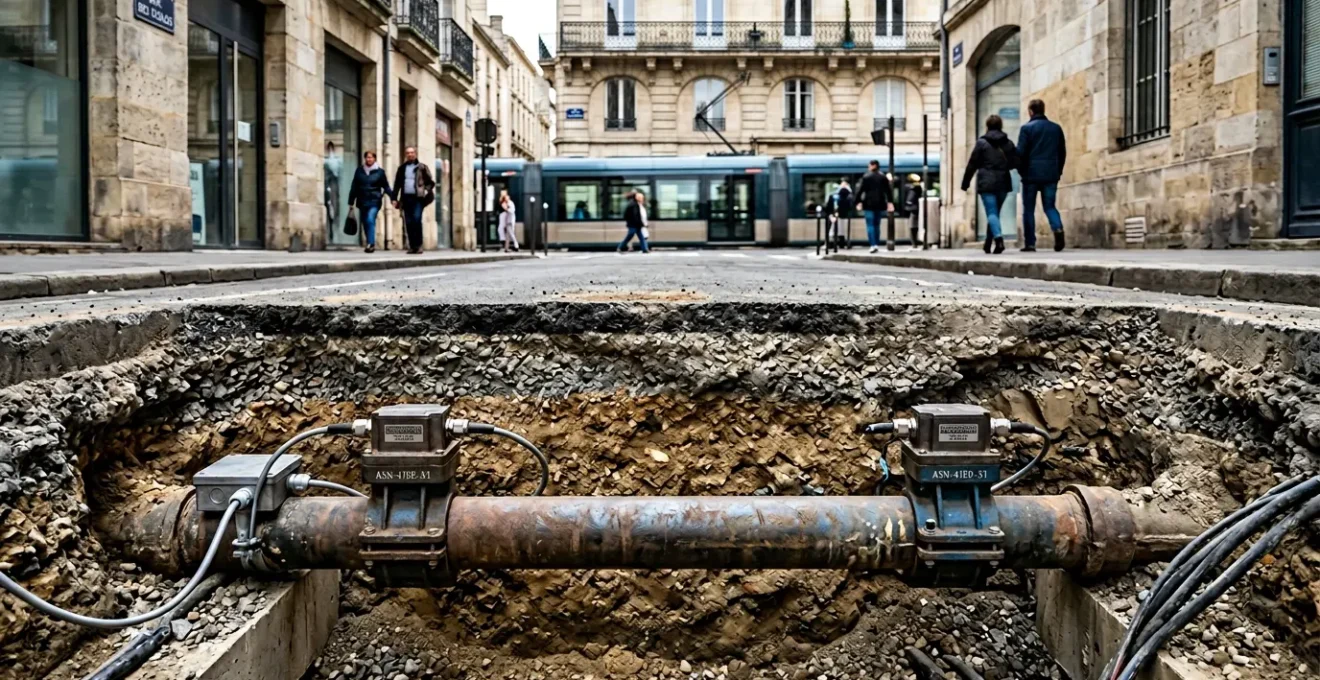

Comment fonctionne la corrélation acoustique pour localiser une fuite à 50 cm près sous une route ?

Pour un gestionnaire de réseau, le son d’une fuite sous une chaussée est le début d’un compte à rebours coûteux. Chaque heure qui passe, des mètres cubes d’eau traitée sont perdus, et la perspective d’une tranchée ouverte en pleine voie de circulation se rapproche. En France, la performance des réseaux d’eau potable est un enjeu majeur, car on estime que près de 20% de l’eau injectée est perdue en fuites, un volume colossal qui justifie l’adoption de technologies de pointe. L’approche traditionnelle consistant à creuser sur la base d’indices visuels est non seulement destructrice mais aussi inefficace. Les méthodes modernes, comme l’écoute au sol, offrent une première indication mais manquent souvent de la précision requise pour une intervention chirurgicale.

La corrélation acoustique est souvent présentée comme la solution miracle. Pourtant, de nombreux techniciens expérimentés ont déjà fait face à des résultats décevants : un point marqué au sol qui, après excavation, se révèle être à plusieurs mètres de la fuite réelle. Le problème ne vient pas de la technologie elle-même, mais d’une méconnaissance de sa nature fondamentale. La corrélation acoustique n’est pas de la magie, c’est une science de la mesure. Sa précision n’est pas une promesse publicitaire, mais le fruit d’une maîtrise rigoureuse des paramètres physiques. L’idée reçue est que l’appareil « trouve » la fuite. En réalité, il ne fait que calculer une position basée sur les données que VOUS lui fournissez.

Cet article n’est pas un simple mode d’emploi. Il s’agit d’un guide technique approfondi destiné aux professionnels qui cherchent à passer de l’utilisation de la corrélation acoustique à sa maîtrise. Nous allons décomposer la science de la triangulation temporelle, détailler les réglages critiques pour les matériaux courants comme la fonte, identifier l’erreur qui coûte le plus cher sur le terrain, et définir les limites de la méthode. L’objectif est clair : transformer votre corrélateur d’un simple indicateur en un outil de localisation d’une précision centimétrique.

Pourquoi deux capteurs espacés de 10 mètres peuvent localiser une fuite au centimètre près ?

Le principe de la corrélation acoustique repose sur une physique simple mais puissante : la mesure de la différence de temps d’arrivée d’un son. Lorsqu’une canalisation sous pression se rompt, l’eau s’échappant génère une vibration, un bruit continu qui se propage le long de la conduite dans les deux directions. Deux capteurs (accéléromètres) très sensibles sont placés sur des points d’accès du réseau (vannes, poteaux incendie, ou directement sur la conduite) de part et d’autre de la zone de fuite suspectée. Chaque capteur enregistre le bruit de la fuite, mais celui-ci n’arrive pas au même moment. Le capteur le plus proche de la fuite « entend » le son une fraction de seconde avant l’autre.

C’est cette infime différence temporelle, appelée TDOA (Time Difference of Arrival), qui est au cœur du calcul. Le corrélateur, un ordinateur spécialisé, analyse les deux signaux sonores. En les comparant, il identifie le décalage temporel (Δt) nécessaire pour que les deux enregistrements se superposent parfaitement. Connaissant ce décalage, la distance totale entre les deux capteurs (L), et la vitesse de propagation du son dans le matériau de la canalisation (V), il résout une équation simple pour déterminer la position de la fuite par rapport à l’un des capteurs. Géométriquement, la fuite se trouve sur une hyperbole dont les capteurs sont les foyers. La position est l’intersection de cette hyperbole avec le tracé de la canalisation.

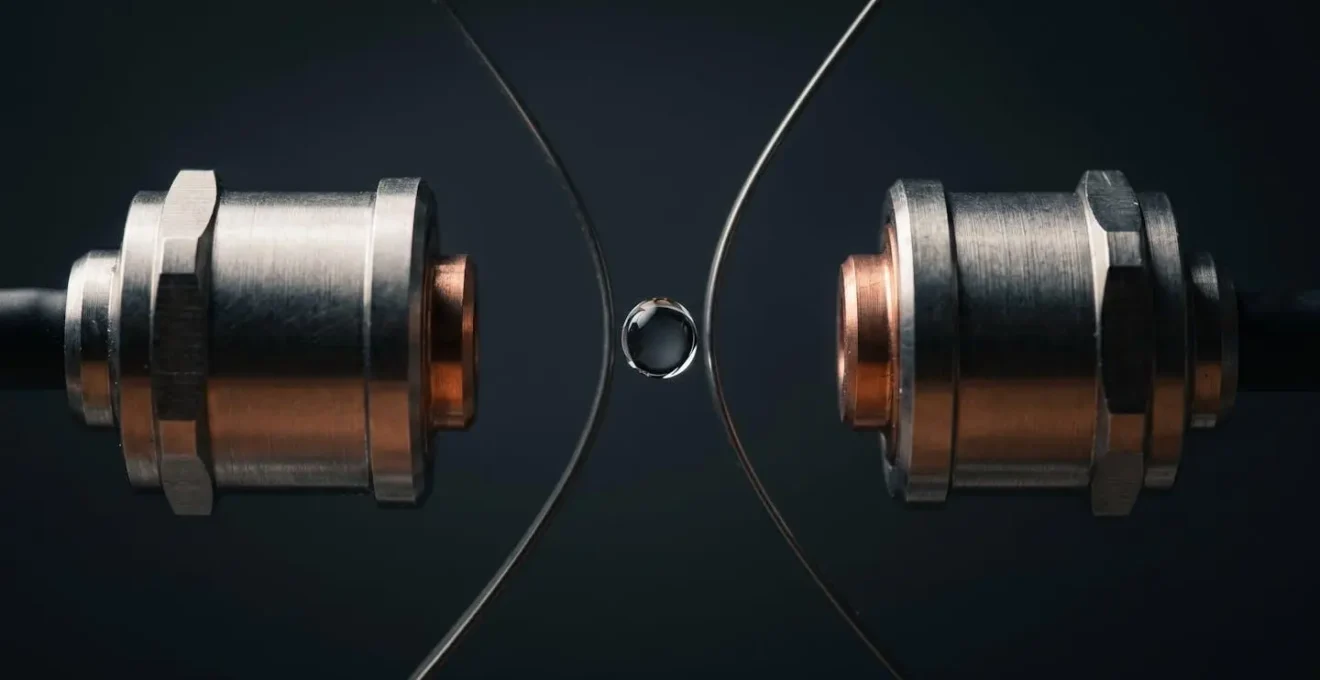

La précision théorique est stupéfiante. Comme ce schéma le suggère, la géométrie du problème est parfaitement définie. Si tous les paramètres sont exacts, il est possible d’atteindre une précision centimétrique sur le papier. La magie n’est donc pas dans l’écoute, mais dans la mesure du temps. Le corrélateur est essentiellement un chronomètre ultra-précis couplé à une calculatrice. Sa performance dépend entièrement de la qualité des informations que l’opérateur lui fournit : la distance exacte entre les capteurs et la vitesse exacte du son dans la conduite. C’est là que l’expertise humaine devient irremplaçable.

Comment régler votre corrélateur pour une canalisation en fonte de 150 mm sous 1 mètre de terre ?

Le réglage d’un corrélateur pour un cas pratique, comme une canalisation en fonte ductile (DN 150) enterrée, est un exercice de précision qui illustre parfaitement le passage de la théorie à la pratique. Le succès de l’opération dépend de l’exactitude des paramètres que vous entrez dans l’appareil. La première étape, non-négociable, est la mesure précise de la distance entre les deux points de contact (capteur A et capteur B) en suivant le tracé supposé de la conduite. Un télémètre laser ou un odomètre (roue de mesure) est indispensable.

Le deuxième paramètre critique est le matériau et le diamètre. Pour notre cas, il s’agit de « Fonte Ductile » et « DN 150 ». Cette information va permettre au corrélateur de sélectionner une vitesse du son théorique dans sa base de données. La fonte est un excellent conducteur sonore, ce qui en fait un matériau idéal pour la corrélation. Cependant, la vitesse exacte peut varier légèrement en fonction de l’âge de la conduite, de son épaisseur réelle ou de la présence de revêtements internes. Le tableau ci-dessous, basé sur des données compilées pour les réseaux français, illustre l’importance de ce paramètre.

Le tableau suivant, qui synthétise les données d’experts du secteur, montre à quel point ce paramètre est crucial. Selon une analyse comparative des matériaux, les variations sont énormes.

Enfin, l’opérateur doit régler les filtres passe-bande. Chaque type de fuite et de matériau génère un bruit avec une signature fréquentielle spécifique. Pour une fuite sur une conduite en fonte, le son est typiquement dans les basses fréquences. Un réglage entre 200 Hz et 800 Hz permet d’isoler le bruit de la fuite des bruits parasites à plus haute fréquence (circulation, réseaux électriques). Une fois ces trois paramètres (distance, matériau/diamètre, filtres) correctement renseignés, la corrélation peut être lancée pour obtenir un pic clair indiquant la position de la fuite.

Corrélation acoustique filaire ou radio : laquelle pour un réseau sous une avenue passante ?

Le choix entre un système de corrélation filaire et un système radio est d’abord une question de logistique et de sécurité sur le terrain, particulièrement dans un environnement urbain dense comme une avenue passante. Le système filaire, où les capteurs sont physiquement reliés au corrélateur par des câbles, offre une transmission de signal parfaite et sans interférence. Cependant, déployer des dizaines de mètres de câble sur un trottoir ou à travers une route, même de nuit, présente des risques (chute de piétons, sectionnement du câble par un véhicule) et des contraintes logistiques importantes.

Le système radio s’impose donc comme la solution de choix pour les interventions sous circulation. Les capteurs, équipés de transmetteurs, envoient les données acoustiques sans fil à l’unité centrale. Cela élimine les risques liés aux câbles et permet un déploiement plus rapide et plus discret. Sous une avenue passante, l’intervention peut ainsi se limiter à la pose rapide des capteurs sur des bouches à clé ou des poteaux incendie, l’opérateur pouvant ensuite se replier en sécurité dans son véhicule pour effectuer l’analyse. La technologie radio moderne assure une transmission de haute fidélité sur des centaines de mètres, suffisante pour la plupart des configurations urbaines.

Une idée reçue est que le bruit de la circulation rend la corrélation impossible en journée. Cependant, comme le souligne un expert technique, le principe même de la corrélation permet de s’affranchir d’une grande partie des bruits ambiants. Un guide technique de Canalisation Inspection précise :

La corrélation acoustique ne détecte que le son émis par la fuite et non les bruits environnants. Ceci suppose que la technique est réalisable pendant le jour, même pendant les heures de circulation de voitures.

– Expert technique en détection de fuites, Canalisation Inspection – Guide technique corrélation acoustique

Cela dit, pour les fuites les plus faibles ou dans des environnements extrêmement bruyants, une mesure nocturne reste préférable. L’étude de cas du réseau d’Eau de Paris, qui a déployé 3000 capteurs radio permanents, le confirme : les mesures sont programmées entre 2h et 4h du matin pour maximiser le rapport signal/bruit. Une analyse du projet parisien montre que cette stratégie a permis d’atteindre un rendement de 92% en optimisant la détection des fuites grâce à des mesures nocturnes automatisées. Pour une avenue passante, une solution radio, potentiellement utilisée de nuit, est donc la plus sûre et la plus efficace.

L’erreur qui fausse votre localisation de 3 mètres : ne pas mesurer précisément l’espacement des capteurs

L’erreur la plus fréquente, la plus coûteuse et pourtant la plus simple à éviter en corrélation acoustique est l’imprécision sur la mesure de la distance entre les capteurs. Les opérateurs, pressés par le temps ou par excès de confiance, ont parfois recours à des estimations visuelles, au comptage de leurs pas ou à des mesures approximatives sur des plans pas toujours à jour. C’est une erreur fondamentale qui anéantit toute la précision de la technologie. Les spécifications techniques des appareils professionnels promettent une précision théorique pouvant atteindre 1 cm sur une distance de 100 m, mais cette promesse ne tient que si les données d’entrée sont parfaites.

Pour comprendre l’impact de cette erreur, il faut revenir à l’équation de base. Le corrélateur calcule une position. Si vous lui indiquez une distance (L) entre les capteurs qui est fausse, tout son calcul sera basé sur cette fausse prémisse. Une règle empirique dans le métier est qu’une erreur de 1% sur la mesure de la distance se traduit par une erreur d’environ 0,5% sur la position de la fuite. Sur une longueur de 300 mètres, une erreur de mesure de seulement 3 mètres (1%) peut décaler le point de fuite de 1,5 mètre. Si la vitesse du son entrée est elle aussi approximative, ces erreurs se cumulent et il n’est pas rare d’obtenir un décalage final de 3 mètres ou plus, transformant une intervention « chirurgicale » en une tranchée d’exploration.

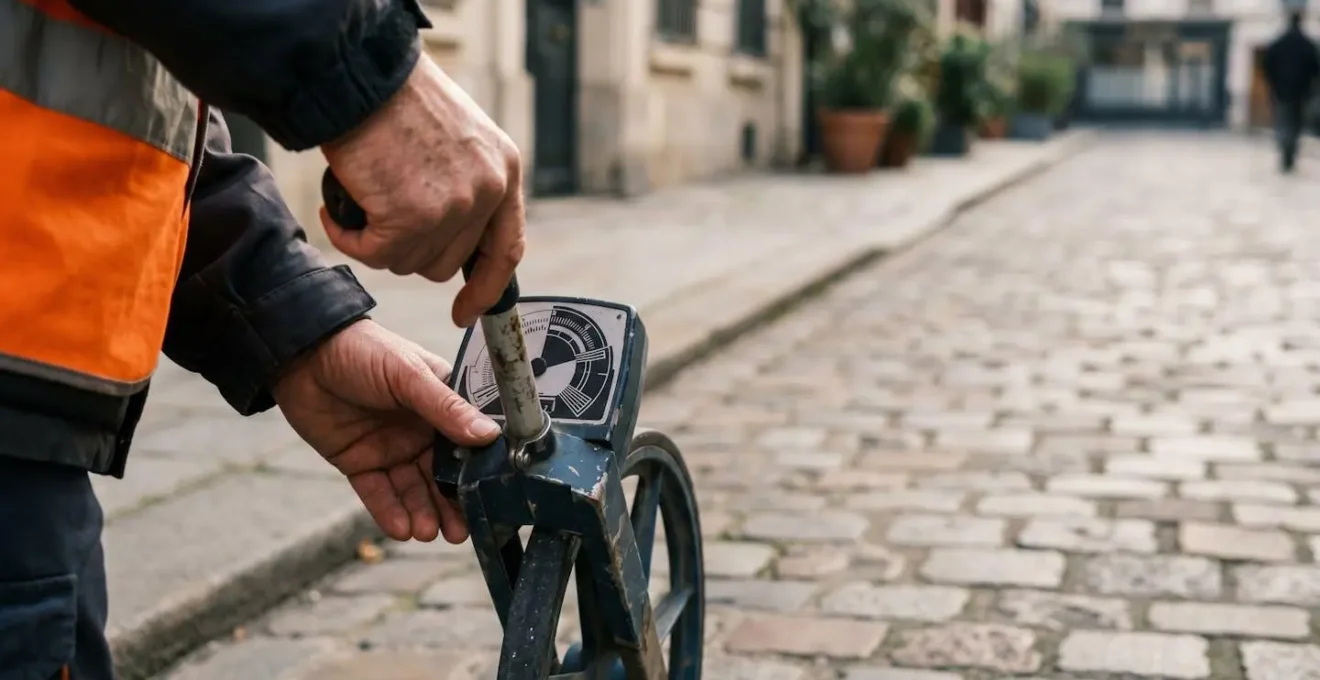

La solution est d’une simplicité déconcertante : utiliser systématiquement un outil de mesure de précision. L’odomètre professionnel (roue de mesure), comme celui utilisé par ce technicien, ou un télémètre laser, sont les seuls instruments acceptables. La mesure doit suivre le plus fidèlement possible le tracé réel de la canalisation, en tenant compte des coudes et des courbes. Investir deux minutes supplémentaires pour obtenir une mesure au centimètre près est l’action la plus rentable que vous puissiez faire. C’est la différence entre marquer un X précis sur l’asphalte et devoir dire au chef de chantier : « Il faut creuser un peu plus à gauche… ou peut-être à droite. »

Quand la corrélation acoustique devient inefficace et nécessite une autre méthode de détection ?

Malgré sa puissance, la corrélation acoustique n’est pas une solution universelle. Il existe des situations bien définies où elle atteint ses limites ou devient totalement inopérante, nécessitant le recours à des techniques alternatives. La principale limitation est liée au matériau de la canalisation. Les matières plastiques, de plus en plus courantes sur les réseaux neufs et les branchements (PEHD, PVC), sont de très mauvais conducteurs acoustiques. Elles absorbent et atténuent les vibrations, rendant le son de la fuite inaudible pour les capteurs, même à faible distance.

Comme le résume la société spécialisée Serv’eau SARL dans sa documentation technique :

La recherche de fuite par corrélation acoustique n’est pas utilisable sur une conduite en matériaux plastique (PVC, Plymouth, PER…). En effet cette matière atténue les vibrations de la fuite et rend son écoute délicate.

– Serv’eau SARL, Guide technique écoute au sol et corrélation acoustique

D’autres facteurs peuvent rendre la corrélation inefficace : un environnement extrêmement bruyant (proximité d’une usine, d’un transformateur haute tension) qui sature les capteurs, la présence de fuites multiples sur un même tronçon qui crée des signaux complexes et ininterprétables, ou des fuites de très faible débit (goutte-à-goutte) ne générant pas un bruit suffisant. Enfin, des discontinuités dans la conduite (manchons de réparation en plastique, vannes de sectionnement non métalliques) peuvent bloquer la propagation du son et fausser complètement les résultats.

Lorsque la corrélation échoue, il est impératif de savoir basculer sur une autre méthode. Ne pas s’acharner est une compétence en soi. L’étape suivante dépend de la nature de l’échec. Un protocole de décision doit être en place pour choisir la technique la plus appropriée.

La maîtrise de ces alternatives est ce qui distingue un technicien d’un véritable expert en recherche de fuite, capable de s’adapter à toutes les configurations de terrain. Une analyse des différentes stratégies de recherche acoustique montre que la polyvalence est la clé.

Logger simple ou système multi-loggers : quelle solution pour un immeuble de 30 logements ?

La recherche de fuite en habitat collectif, comme un immeuble de 30 logements, présente des défis spécifiques. Le réseau y est complexe, vertical, et souvent mal documenté. Le bruit de fond généré par les habitants (chasses d’eau, douches) est constant et imprévisible. Dans ce contexte, l’utilisation d’un simple logger acoustique, déplacé manuellement de point en point, s’avère rapidement fastidieuse et peu concluante. Les fuites dans les immeubles sont une problématique sérieuse ; selon le baromètre 2025 d’ista, près de 11,9% des logements collectifs ont connu au moins une fuite en 2024.

Pour un immeuble de cette taille, une approche par système multi-loggers est bien plus stratégique et efficace. Cette méthode consiste à déployer simultanément un ensemble de capteurs acoustiques (généralement 5 à 10 loggers) à des points névralgiques du réseau de l’immeuble. Une configuration typique inclurait : un logger sur l’arrivée d’eau principale au sous-sol, un en pied de chaque colonne montante, et potentiellement un à mi-hauteur sur les colonnes les plus longues. Ces capteurs sont laissés en place pour une durée de 24 heures, avec une programmation pour effectuer des mesures synchronisées pendant la période de bruit de fond minimal (entre 2h et 4h du matin).

L’avantage est double. Premièrement, cela permet une cartographie acoustique complète du bâtiment en une seule nuit. Au lieu de chercher une « aiguille dans une botte de foin », on obtient une vue d’ensemble du « bruit de fond » de tout le réseau. Deuxièmement, en comparant les niveaux sonores enregistrés par les différents loggers, il est possible d’isoler très rapidement la zone fuyarde. Si le logger en pied de la colonne B enregistre un bruit de fond nocturne significativement plus élevé que celui de la colonne A et C, la fuite se situe très probablement sur la colonne B ou sur un des appartements qu’elle dessert. Une étude de cas sur la détection de fuites dans des secteurs urbains montre que cette approche par sectorisation permet une localisation rapide et réduit drastiquement les heures de main-d’œuvre. La corrélation peut ensuite être utilisée de manière ciblée sur la colonne suspecte pour affiner la position de la fuite entre deux étages.

Sonde de contact ou géophone au sol : quelle méthode pour un réseau sous trottoir béton ?

Une fois qu’une zone de fuite a été prélocalisée par corrélation ou par des loggers sous un trottoir en béton, l’étape finale de confirmation est cruciale avant d’autoriser l’excavation. C’est ici qu’intervient l’écoute électroacoustique, qui se décline en deux outils principaux : la sonde de contact (ou tige d’écoute) et le géophone au sol. Le choix entre les deux dépend de la phase de la recherche.

La sonde de contact est un instrument de prélocalisation et de confirmation de présence. Il s’agit d’une tige métallique munie d’un capteur à son extrémité, que l’opérateur applique directement sur les points d’accès du réseau : vannes, bouches à clé, poteaux incendie, ou même les tuyaux visibles en sous-sol. Elle permet de « suivre » le bruit de la fuite le long du réseau. En écoutant sur plusieurs vannes, l’opérateur peut déterminer sur quel tronçon le bruit est le plus fort, confirmant ainsi la zone de la fuite. Cependant, sous un trottoir en béton sans accès direct, son utilité pour la localisation finale est limitée.

C’est là que le géophone au sol devient l’outil indispensable. Il s’agit d’un microphone de sol très sensible, spécifiquement conçu pour écouter les bruits de fuite à travers les couches de surface comme l’asphalte ou le béton. La méthode employée est celle du profilage acoustique. L’opérateur effectue une série de mesures en ligne droite, tous les 50 à 80 centimètres, directement au-dessus du tracé supposé de la canalisation. À chaque point, il écoute et note l’intensité du bruit. Le son de la fuite, qui remonte à la surface, sera le plus fort juste à la verticale de la cassure. En reportant les intensités sonores sur un graphique, on obtient une courbe en cloche. Le sommet de cette cloche indique l’emplacement exact de la fuite avec une très grande précision. Le béton, étant un matériau dense et homogène, offre une excellente surface de propagation pour cette technique.

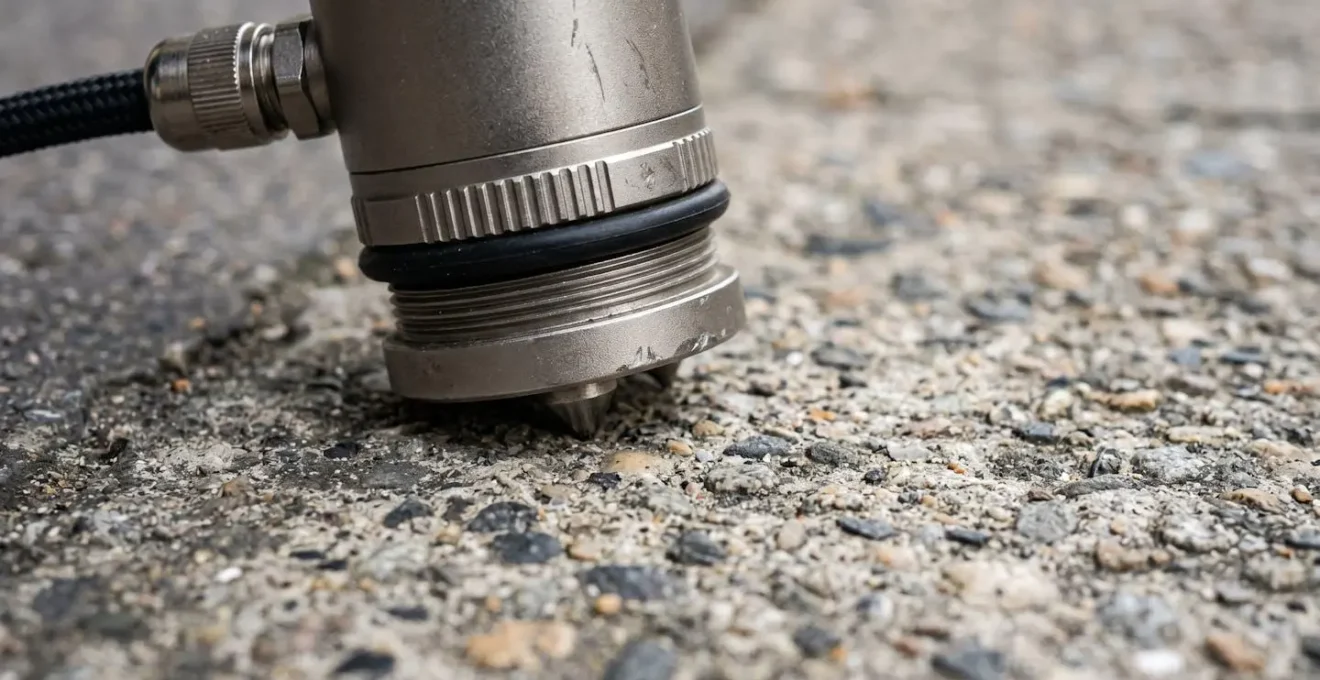

L’utilisation du géophone, comme visible sur cette image, est donc la méthode de choix pour la localisation finale et précise sous un trottoir en béton. Elle ne remplace pas la sonde de contact, mais la complète. La sonde confirme la présence de la fuite sur le tronçon, et le géophone en détermine la position exacte, transformant une suspicion en certitude.

Comment fonctionne un détecteur électroacoustique pour entendre une fuite inaudible à l’oreille nue ?

Un détecteur électroacoustique, qu’il s’agisse d’une sonde de contact ou d’un géophone de sol, est un amplificateur de son sophistiqué, conçu pour rendre audible ce qui est imperceptible à l’oreille humaine. Son fonctionnement repose sur la transformation d’une vibration mécanique en un signal électrique, qui est ensuite amplifié et filtré pour l’oreille de l’opérateur. Au cœur du système se trouve un capteur piézoélectrique. Ce capteur, en contact avec la conduite ou le sol, capte les micro-vibrations générées par le bruit de la fuite.

Une fuite d’eau, même minime, crée une turbulence qui émet une énergie acoustique sur un large spectre de fréquences. Comme le précise un expert, le son varie. Une documentation technique de Serveau SARL explique :

Une fuite d’eau émet un bruit particulier qui varie en fonction de son débit, la pression de service, la forme et la taille de la cassure. D’autres paramètres agissent également comme la nature de la conduite, sa profondeur, ainsi que la texture et la perméabilité du sol.

– Serveau SARL, Documentation technique sur les méthodes acoustiques

Le signal brut capté est souvent noyé dans un bruit de fond ambiant (circulation, vent, réseaux électriques 50 Hz). Le rôle de l’unité de contrôle est de nettoyer ce signal. L’opérateur utilise des filtres passe-bande pour se « concentrer » sur la plage de fréquences typique d’une fuite (par exemple, 100-800 Hz) et éliminer les bruits parasites à plus haute ou plus basse fréquence. Le signal filtré est ensuite massivement amplifié et envoyé dans le casque de l’opérateur. Ce dernier, par son expérience, apprend à distinguer la « signature acoustique » d’une fuite (un sifflement constant, un grondement) des bruits intermittents de l’environnement.

La méthodologie professionnelle de recherche par électroacoustique est un processus rigoureux :

1. Préparation : S’assurer que le réseau est sous pression et consulter les plans (DT-DICT en France) pour connaître le tracé exact des canalisations.
2. Prélocalisation : Utiliser la sonde de contact sur les points d’accès (vannes, poteaux) pour confirmer qu’une fuite est bien présente sur le tronçon investigué.
3. Profilage acoustique : Se positionner au-dessus de la conduite et effectuer des mesures au géophone à intervalles réguliers (tous les 50-80 cm), en s’éloignant puis en se rapprochant de la zone suspecte.
4. Analyse comparative : Le bruit de la fuite doit former une « courbe en cloche » : il augmente progressivement jusqu’à un pic, puis diminue. Ce pic est l’emplacement de la fuite. Une mesure isolée n’a pas de valeur.
5. Validation : Marquer la position au sol uniquement après avoir confirmé le pic par plusieurs points d’écoute et s’être assuré que le son est le plus clair et le plus fort à cet endroit précis.

La technologie offre une précision remarquable, mais elle est indissociable de la compétence de l’opérateur, dont l’oreille entraînée et la méthodologie rigoureuse restent les meilleurs atouts.

Maîtriser ces deux techniques acoustiques complémentaires, la corrélation pour la prélocalisation et l’électroacoustique pour la confirmation, n’est pas seulement un avantage concurrentiel ; c’est la garantie d’interventions efficaces, économiques et professionnelles. Passez de l’approximation à la certitude en intégrant ce protocole de validation systématique dans vos opérations de recherche de fuite.
