Qu’est-ce qu’un logger de bruit et comment localise-t-il les fuites d’eau imperceptibles ?

Le compteur d’eau qui tourne imperceptiblement au milieu de la nuit, une consommation qui augmente sans raison apparente… Suspecter une fuite d’eau invisible est une source d’angoisse pour tout propriétaire ou gestionnaire d’immeuble. Les réflexes habituels, comme la recherche de taches d’humidité ou l’écoute attentive, se révèlent souvent inutiles face à une perte de quelques litres par heure, noyée dans le bruit ambiant de la journée. La plupart des conseils se limitent à des vérifications visuelles, vous laissant démuni face à un problème caché dans une dalle de béton ou sous plusieurs mètres de terre.

Mais si la solution n’était pas d’essayer d’entendre la fuite, mais plutôt d’analyser son empreinte sonore imperceptible ? L’approche moderne de la recherche de fuite non destructive (RFND) ne se contente plus d’une simple auscultation. Elle s’appuie sur une technologie de pointe : les enregistreurs acoustiques, ou « loggers de bruit ». Cet article technique plonge au cœur de cette méthode : il ne s’agit pas de magie, mais d’une application rigoureuse de la physique des ondes et d’une stratégie d’analyse fine. Nous verrons comment cette technologie transforme un murmure inaudible en une localisation précise, vous évitant des travaux de démolition coûteux et inutiles.

Cet article va détailler le fonctionnement de ces capteurs, les stratégies de déploiement, et les technologies complémentaires comme la corrélation acoustique. Explorez avec nous les aspects techniques qui permettent de passer d’une simple suspicion à une localisation centimétrique.

Pourquoi un logger détecte une fuite de 0,5 L/h que l’oreille humaine ne perçoit jamais ?

La force d’un logger de bruit ne réside pas dans sa sensibilité auditive, mais dans sa capacité à travailler dans le silence absolu. L’oreille humaine, même la plus entraînée, est incapable de distinguer le sifflement infime d’une micro-fuite du bruit de fond ambiant. Le logger contourne ce problème en opérant stratégiquement. Les techniciens programment les enregistrements durant la période de plus faible consommation d’eau, généralement entre 2h00 et 4h00 du matin. Durant cette fenêtre, la quasi-totalité des bruits liés à l’activité humaine disparaît, laissant le réseau hydraulique dans un silence presque total.

C’est dans ce calme que la « signature acoustique » de la fuite se révèle. Même une perte de 0,5 litre par heure (soit environ une goutte toutes les 10 secondes) génère une vibration à haute fréquence continue sur la conduite. Cette vibration, bien qu’imperceptible, est une anomalie dans un réseau au repos. Le logger, doté d’un microphone très sensible et d’un accéléromètre, capte cette vibration de structure et la convertit en un signal sonore quantifiable. Le principe est simple : si un bruit minimal mais constant est enregistré nuit après nuit, la présence d’une fuite est quasi certaine. Le niveau de bruit résiduel devient l’indicateur clé.

Le microphone intégré au logger transforme le bruit de structure de la conduite en signal sonore. Sur une conduite sans fuite, le niveau de bruit mesuré sur cette période est quasiment nul.

– Sewerin, Documentation technique loggers SePem

En comparant les niveaux sonores de plusieurs loggers sur un même réseau, un technicien peut rapidement identifier la section de canalisation qui présente le bruit le plus élevé, et donc la plus suspecte. Il ne s’agit pas d’entendre la fuite, mais de mesurer et comparer une anomalie vibratoire dans des conditions de silence contrôlées.

Comment positionner 5 loggers de bruit pour couvrir efficacement un réseau de 200 mètres ?

Le positionnement des loggers est une étape stratégique qui dépend entièrement de la physique de la propagation des ondes sonores. Un son ne se propage pas de la même manière dans tous les matériaux. La distance de détection efficace d’un logger est donc directement liée à la nature de la canalisation. Le son se propage avec très peu de perte (faible atténuation) dans les matériaux denses et rigides comme la fonte ou l’acier. En revanche, les matériaux plastiques comme le PVC, et plus encore le PEHD (polyéthylène), absorbent et étouffent les vibrations, réduisant drastiquement la portée du capteur.

Pour couvrir un réseau de 200 mètres, un technicien ne placera donc pas les 5 loggers à intervalles réguliers de 40 mètres. Il consultera d’abord les plans du réseau pour identifier les matériaux. Sur une section en fonte, il pourra espacer les capteurs de 70 à 80 mètres. Sur une section en PEHD, cet espacement devra être réduit à moins de 30 mètres pour garantir que le signal de la fuite atteigne au moins un capteur. Le positionnement est donc un arbitrage constant entre la topologie du réseau et les propriétés acoustiques des matériaux.

Le tableau suivant, basé sur les observations de terrain, synthétise la relation entre le matériau et la portée de détection indicative. Ces données sont cruciales pour optimiser le maillage du réseau avec un nombre limité de capteurs.

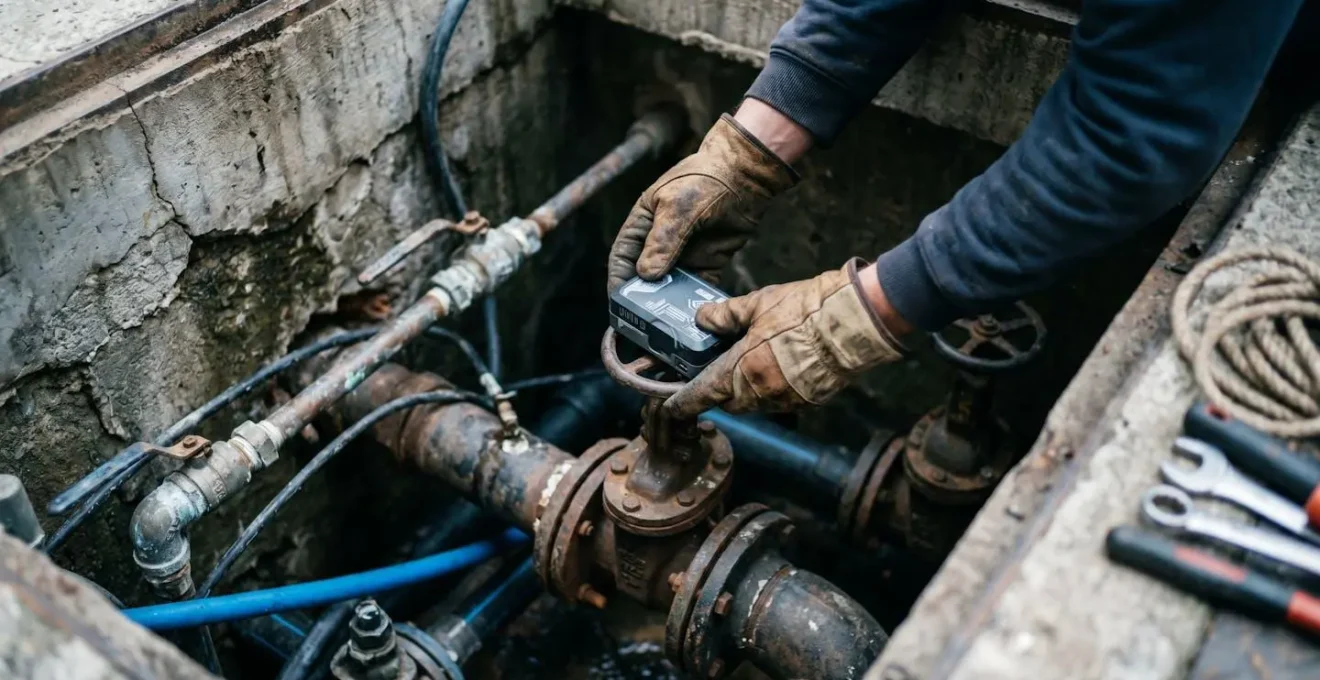

Les loggers sont placés sur des points de contact métalliques (vannes, bouches à clé, coudes) qui agissent comme des « oreilles » sur le réseau. Un positionnement intelligent, comme illustré ci-dessous, permet de sectoriser la recherche et de maximiser les chances de « capturer » la signature acoustique de la fuite.

Logger simple ou système multi-loggers : quelle solution pour un immeuble de 30 logements ?

Pour une maison individuelle avec une seule arrivée d’eau, un ou deux loggers suffisent pour confirmer ou infirmer une suspicion de fuite. Cependant, dans un immeuble collectif de 30 logements, l’architecture du réseau est bien plus complexe : colonnes montantes multiples, nourrices de distribution à chaque étage, réseaux d’eau chaude et froide distincts. L’utilisation d’un logger unique serait comme chercher une aiguille dans une botte de foin. La solution la plus efficace est le déploiement d’un système multi-loggers en réseau.

Cette approche consiste à « instrumenter » le réseau en plaçant des capteurs à des points névralgiques : au pied de chaque colonne montante, sur les vannes d’arrêt principales, et parfois même sur les départs de chaque appartement. Ces loggers, souvent connectés (GSM ou radio), communiquent leurs mesures à une plateforme centralisée. L’analyse ne se fait plus capteur par capteur, mais de manière globale. Le système peut corréler les données, visualiser les niveaux de bruit sur une carte du bâtiment et alerter automatiquement le gestionnaire en cas d’anomalie persistante, en indiquant la zone la plus probable de la fuite.

Cette méthode transforme la recherche de fuite d’une action réactive à une surveillance proactive. Pour un gestionnaire de copropriété, l’investissement initial est plus élevé, mais le retour sur investissement est rapide, surtout quand on sait que selon le baromètre ista, en France, 11,9% des logements ont connu au moins une fuite en 2024. La détection précoce d’une seule fuite majeure peut éviter des dégâts des eaux coûteux et des milliers d’euros de surconsommation.

L’erreur d’interprétation qui fait creuser au mauvais endroit : confondre fuite et bruit de chasse d’eau

L’un des plus grands défis de la détection acoustique n’est pas de capter un bruit, mais de l’identifier correctement. Un logger est un outil puissant mais « stupide » : il enregistre toutes les vibrations sans distinction. L’expertise du technicien réside dans sa capacité à différencier la signature acoustique d’une fuite (continue, stable, à haute fréquence) de celle des innombrables « faux positifs » qui peuvent polluer les mesures, même la nuit. Une erreur d’interprétation peut mener à des travaux de démolition inutiles et coûteux.

Le bruit d’une chasse d’eau qui fuit légèrement est un classique, mais de nombreuses autres sources peuvent tromper un non-initié. Les vibrations d’une VMC (Ventilation Mécanique Contrôlée) en fonctionnement continu peuvent se propager le long des murs et être transmises aux conduites. Le cycle de régénération d’un adoucisseur d’eau, souvent programmé la nuit, génère un écoulement normal qui peut être confondu avec une fuite. De même, le goutte-à-goutte du groupe de sécurité d’un chauffe-eau en phase de chauffe est un bruit normal et non une avarie.

Un professionnel aguerri ne se fie jamais à une seule mesure. Il procède par élimination. Avant de conclure à une fuite, il va mener des contre-mesures. L’astuce consiste à effectuer une deuxième, voire une troisième campagne de mesure nocturne, en coupant sélectivement les appareils suspects (VMC, adoucisseur, ballon d’eau chaude) pour voir si le bruit parasite disparaît. C’est ce processus d’isolation et de vérification qui garantit la fiabilité du diagnostic.

Quand louer des loggers de bruit pour 400 € au lieu de faire une recherche manuelle pendant 2 jours ?

La question de l’investissement se pose rapidement : faut-il tenter de trouver la fuite soi-même ou faire appel à un professionnel équipé de loggers ? La réponse est un calcul de coût et d’efficacité. Une recherche manuelle, même pour un bricoleur averti, peut rapidement devenir un gouffre de temps et d’argent. Deux jours passés à sonder, écouter et creuser à l’aveugle représentent une perte de temps considérable, sans garantie de résultat et avec un risque élevé de causer des dommages supplémentaires.

En comparaison, la location de loggers ou l’intervention d’un professionnel représente un coût initial, mais une efficacité redoutable. En France, le prix d’une intervention pour une recherche de fuite non destructive se situe généralement entre 200€ et 400€. Pour ce tarif, un technicien déploie ses capteurs, effectue les mesures nocturnes et fournit un rapport de localisation précis en 24 à 48 heures. Le ratio temps/efficacité est sans commune mesure avec une approche manuelle.

L’argument financier le plus décisif pour un propriétaire en France réside dans la prise en charge par l’assurance. La plupart des contrats d’assurance multirisque habitation (MRH) couvrent les frais liés à la recherche de fuite non destructive. Cependant, cette prise en charge est souvent conditionnée à la présentation d’une facture d’un professionnel utilisant des techniques reconnues, comme la détection acoustique. Tenter de faire les travaux soi-même peut donc vous priver de ce remboursement. Faire appel à un spécialiste est non seulement plus rapide et plus fiable, mais c’est aussi souvent l’option la plus économique au final.

La plupart des contrats d’assurance multirisque habitation couvrent les frais de recherche de fuite non destructive. Faire appel à un professionnel utilisant des loggers est souvent une condition sine qua non pour obtenir ce remboursement.

– ADN – Assistance Détection Non-destructive, Guide sur la prise en charge assurance

Pourquoi deux capteurs espacés de 10 mètres peuvent localiser une fuite au centimètre près ?

Si les loggers de bruit sont excellents pour confirmer la présence d’une fuite et en délimiter la zone, une autre technologie prend le relais pour la localisation de précision : la corrélation acoustique. Ce procédé ne se contente pas de mesurer l’intensité du bruit, il analyse la vitesse à laquelle il se propage. Le principe repose sur une mesure physique fondamentale : la triangulation temporelle.

Lorsqu’une fuite se produit, le son qu’elle émet se propage dans les deux directions le long de la canalisation. Un technicien place deux capteurs (micros ou accéléromètres) de part et d’autre de la zone de fuite suspectée, par exemple sur deux vannes distantes de 10 mètres. Le son de la fuite n’atteindra pas les deux capteurs exactement au même moment, sauf si la fuite se trouve précisément au milieu. Le capteur le plus proche de la fuite recevra le signal en premier. Cette infime différence de temps d’arrivée, de l’ordre de la milliseconde, est la clé de la localisation.

Le corrélateur, un ordinateur auquel les deux capteurs sont connectés, mesure ce décalage temporel (Δt). Pour traduire ce temps en distance, il a besoin d’une donnée essentielle : la vitesse de propagation du son dans le matériau de la conduite. Cette vitesse varie énormément : elle est d’environ 1200 m/s dans le cuivre ou la fonte, mais chute à près de 350 m/s dans le PVC. En renseignant dans l’appareil la distance exacte entre les deux capteurs, le matériau et le diamètre de la conduite, l’algorithme calcule la position de la fuite avec une précision souvent inférieure à 50 cm. C’est ainsi qu’un simple décalage temporel permet une localisation quasi chirurgicale.

Comment balayer un réseau de 50 mètres avec un détecteur électroacoustique pour localiser une fuite au mètre ?

Une fois la zone de fuite approximativement identifiée grâce aux loggers, le technicien peut affiner la localisation avec un détecteur électroacoustique, aussi appelé « micro de sol ». Cet outil est l’équivalent moderne de l’oreille du fontainier collée au sol. Il se compose d’un micro très sensible, monté sur une cloche ou une tige, d’un amplificateur et d’un casque audio de haute qualité. L’objectif est de « balayer » la surface au-dessus de la canalisation pour trouver le point où le bruit de la fuite est le plus intense.

La méthode est systématique. Le technicien parcourt la ligne de la canalisation suspecte, en posant le micro au sol tous les 50 cm à 1 mètre. À chaque point, il écoute attentivement dans son casque. L’amplificateur lui permet de filtrer les basses fréquences (bruits de circulation) pour se concentrer sur les hautes fréquences caractéristiques d’une fuite d’eau sous pression. En avançant, l’intensité du bruit dans le casque va augmenter à mesure qu’il se rapproche de la source, pour atteindre un pic juste à l’aplomb de la fuite, puis diminuer à mesure qu’il s’en éloigne. C’est cette recherche du point d’intensité maximale qui permet de marquer au sol l’emplacement de la fuite avec une précision de l’ordre du mètre.

Comment fonctionne la corrélation acoustique pour localiser une fuite à 50 cm près sous une route ?

La corrélation acoustique représente le summum de la précision en matière de localisation de fuite, particulièrement dans des environnements complexes comme sous une chaussée. Alors qu’un micro de sol peut être perturbé par les bruits ambiants, le corrélateur offre une solution d’une fiabilité remarquable, indépendante du volume de la fuite et du bruit environnant. C’est une nécessité absolue quand on sait que les fuites sur les réseaux représentent un gâchis colossal, estimé en France à 937 millions de m³ d’eau potable perdus chaque année selon l’Office français de la Biodiversité.

Le secret de son efficacité réside dans son principe de fonctionnement. Le système analyse et compare les signaux de deux capteurs pour trouver des schémas sonores identiques (corrélés). Le seul son qui sera parfaitement identique sur les deux capteurs, bien que décalé dans le temps, est celui de la fuite elle-même. Les bruits parasites (une voiture qui passe, des vibrations d’un chantier voisin) seront captés différemment par chaque capteur et seront donc éliminés par l’algorithme de corrélation. C’est cette capacité à isoler le signal commun qui lui permet de fonctionner en plein jour, même dans une rue à fort trafic.

Contrairement au procédé de détection électroacoustique, les corrélateurs fonctionnent indépendamment de l’intensité du bruit de la fuite. Les bruits environnants n’ont quasiment pas d’effet sur le processus de mesure. Il est ainsi possible d’effectuer une mesure par corrélation en plein jour, même dans des rues à forte circulation.

– Aqua Détection Services, Guide technique de la corrélation acoustique

En combinant la mesure du décalage temporel avec les données précises du réseau (matériau, diamètre, distance entre capteurs), le corrélateur fournit un point de localisation d’une précision redoutable, souvent à 50 cm près. Cela permet de limiter l’excavation à un périmètre minimal, réduisant drastiquement les coûts de réparation, le temps d’intervention et la gêne occasionnée, surtout en milieu urbain.

Face à une suspicion de fuite, l’étape suivante consiste à faire réaliser un diagnostic précis par un professionnel. Demander une recherche de fuite non destructive est le moyen le plus sûr et le plus économique de localiser le problème sans engager de travaux de démolition inutiles.
