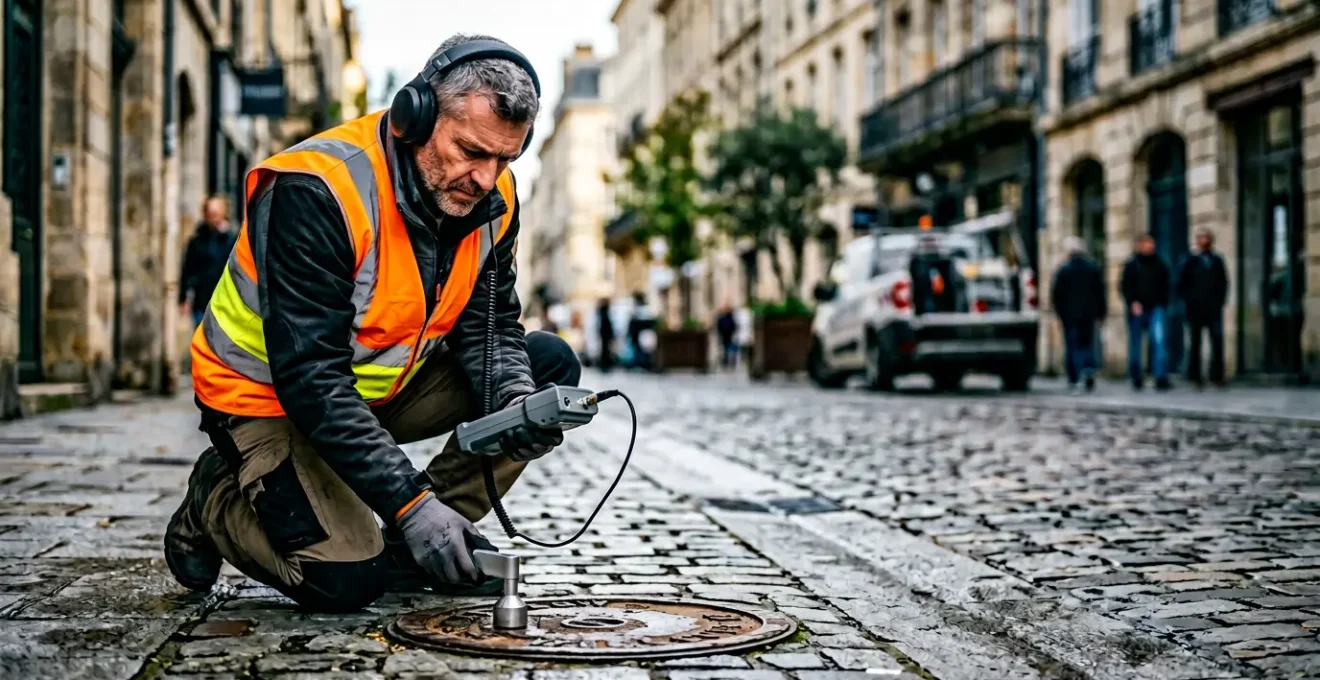

Comment fonctionne un détecteur électroacoustique pour entendre une fuite inaudible à l’oreille nue ?

Le silence d’une installation, un compteur qui tourne inexorablement, une facture d’eau qui grimpe sans explication : le scénario d’une fuite non localisée est le quotidien angoissant des gestionnaires de réseau et des plombiers. Face à une canalisation enterrée ou encastrée, l’idée de devoir creuser à l’aveugle est un véritable cauchemar technique et financier. La promesse du détecteur électroacoustique semble alors magique : pouvoir « entendre » à travers le béton et la terre pour pointer l’origine du problème.

Beaucoup pensent que cet outil se résume à un simple « stéthoscope de plombier », un amplificateur qui rend audibles des sons faibles. Si le principe d’amplification est bien présent, il ne représente que la partie la plus évidente du processus. La véritable expertise ne réside pas dans la capacité à monter le volume, mais dans l’art de la discrimination sonore. Le défi n’est pas tant d’entendre la fuite que de l’isoler du vacarme ambiant : le bourdonnement d’un circulateur de chauffage, le cycle d’une pompe de relevage, ou même les vibrations lointaines du trafic routier.

La clé du succès se trouve ailleurs : dans la compréhension des signatures fréquentielles. Une fuite sous pression ne « sonne » pas comme une VMC. Cet article va donc au-delà du simple « comment ça marche ? » pour vous plonger dans le « pourquoi ça marche, et pourquoi ça échoue parfois ». Nous allons déconstruire la physique de l’écoute, explorer les protocoles de terrain qui séparent les amateurs des experts, et identifier les pièges qui mènent à des diagnostics erronés. Vous découvrirez comment transformer un simple bruit en une coordonnée GPS précise, et quand l’humilité technique impose de passer le relais à une autre technologie.

Pour naviguer à travers les subtilités de cette technologie, cet article est structuré pour vous guider pas à pas, de la physique du son de la fuite aux méthodes de confirmation les plus avancées. Voici le détail des points que nous allons aborder.

Pourquoi un détecteur électroacoustique isole la fréquence 800 Hz typique d’une fuite sous pression ?

Le son caractéristique d’une fuite n’est pas un hasard, mais le résultat direct de la physique des fluides. Sur les réseaux domestiques, la pression est un facteur clé. En effet, les réseaux domestiques français fonctionnent typiquement sous une pression de 3 à 5 bars. Cette force contraint l’eau à s’échapper par la moindre fissure, générant une turbulence et une friction contre les bords de l’orifice. Cette friction provoque une vibration à haute fréquence qui se propage à la fois dans le fluide et à travers la paroi de la canalisation.

La fréquence de cette vibration dépend de plusieurs facteurs, mais elle présente souvent un pic d’intensité autour de 800 Hz. C’est la signature acoustique la plus commune d’une fuite d’eau claire sous pression. Cependant, le sol et les structures environnantes sont saturés d’autres bruits, principalement à basse fréquence (trafic, vibrations de bâtiments, etc.). Le travail du détecteur n’est donc pas d’amplifier aveuglément, mais de filtrer intelligemment.

Les appareils professionnels sont équipés de filtres passe-haut et passe-bas. Un filtre passe-bas à 200 Hz, par exemple, va couper toutes les fréquences supérieures, permettant d’isoler les bruits de fond graves. À l’inverse, un filtre passe-haut à 600 Hz va éliminer ces bruits de fond et ne laisser passer que les fréquences aiguës, là où le signal de la fuite est le plus distinct. En jouant avec ces filtres, un technicien expérimenté peut littéralement « sculpter » le son pour faire émerger le sifflement caractéristique de la fuite du bruit ambiant. La capacité à ajuster le filtre en fonction du matériau de la canalisation est également cruciale : les canalisations métalliques transmettent bien les hautes fréquences, tandis que le PVC ou le PEHD les atténuent, nécessitant des réglages spécifiques.

Comment balayer un réseau de 50 mètres avec un détecteur électroacoustique pour localiser une fuite au mètre ?

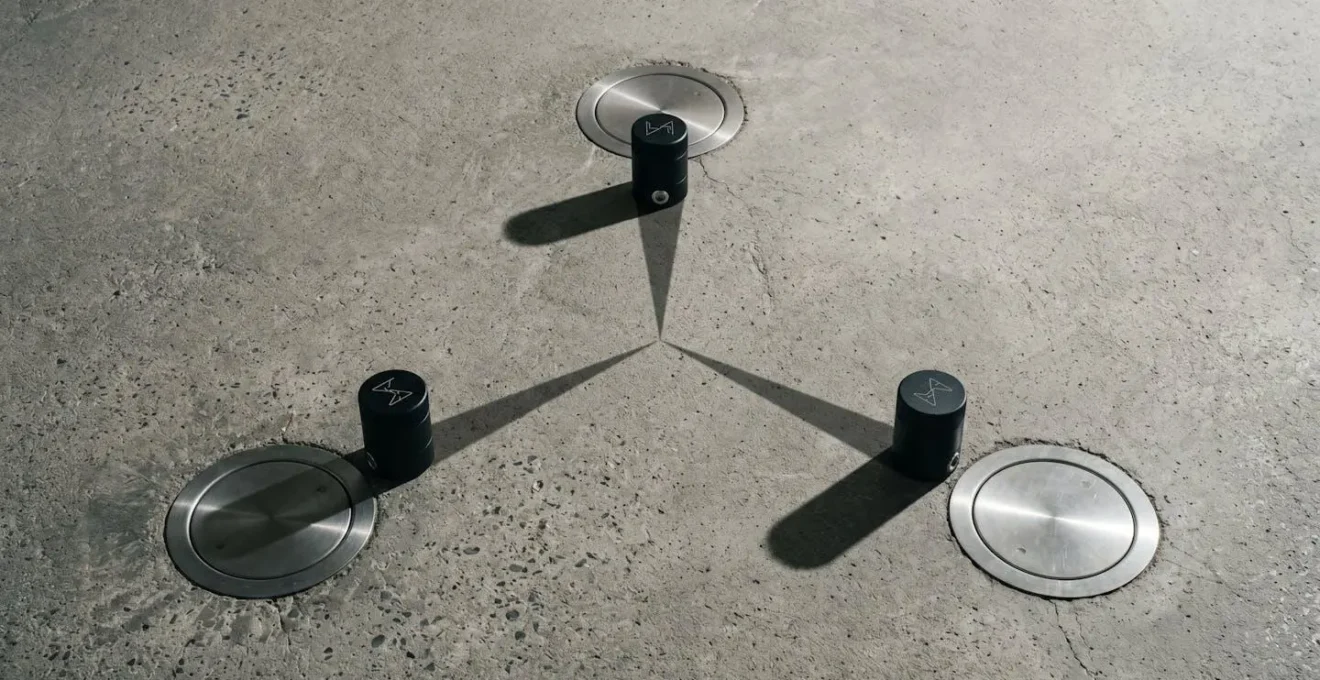

Face à une longue section de canalisation, tenter de trouver l’épicentre de la fuite en une seule fois est inefficace. La stratégie professionnelle repose sur une méthode d’encadrement progressif, souvent appelée « bracketing ». L’objectif n’est pas de trouver immédiatement, mais de réduire systématiquement la zone de recherche. Pour un réseau de 50 mètres, le technicien commencera par des écoutes aux deux extrémités (points 0m et 50m) et à un point central (25m).

L’intensité sonore mesurée à ces trois points donne une première indication cruciale. Si le son est le plus fort au point 25m, la fuite se situe probablement entre 0m et 50m, mais plus proche de 25m. Le technicien peut alors « zoomer » : il divise la section la plus probable en deux et place un nouveau point d’écoute. Par exemple, si le son à 25m était plus fort qu’à 0m et 50m, il pourrait tester le point 12,5m. En comparant l’intensité entre 12,5m et 25m, il affine encore la localisation. Ce processus dichotomique est répété jusqu’à ce que la zone suspecte soit réduite à quelques mètres seulement.

Cette approche par sectorisation est la même que celle utilisée à grande échelle par les services des eaux. Par exemple, l’étude de la gestion du réseau d’Eau de Paris montre que la ville a découpé ses 2 000 km de canalisations en secteurs de 50 km. En analysant les bruits nocturnes, les acousticiens peuvent rapidement identifier le secteur présentant une anomalie, avant de dépêcher une équipe pour une localisation fine par bracketing. Cette méthode permet de passer d’une recherche sur des kilomètres à une intervention ciblée au mètre près, optimisant considérablement le temps et les ressources.

Sonde de contact ou géophone au sol : quelle méthode pour un réseau sous trottoir béton ?

Le choix de l’outil d’écoute final dépend entièrement de l’environnement direct de la canalisation. Un trottoir en béton, un enrobé bitumineux ou des pavés ne se comportent pas de la même manière d’un point de vue acoustique. Le capteur doit être adapté à la surface pour maximiser la transmission des vibrations de la fuite. Les deux principaux types de capteurs sont le géophone au sol et la sonde de contact.

Le géophone au sol est une large cloche conçue pour écouter les vibrations qui se propagent à travers le sol. Il est idéal sur des surfaces dures et homogènes comme le béton ou l’asphalte, qui agissent comme une membrane de haut-parleur, transmettant efficacement le son sur une large zone. À l’inverse, sur un sol meuble comme de la terre ou du sable, les vibrations sont rapidement amorties et le signal est perdu.

La sonde de contact, ou « pointe de touche », est une tige métallique qui permet une écoute directe sur le réseau lui-même ou ses accessoires (vannes, bouches à clé, poteaux d’incendie). Elle est indispensable lorsque le sol est un mauvais conducteur acoustique (dalles sur sable, sol argileux) ou lorsque la canalisation est en plastique (PVC, PEHD), car ces matériaux atténuent fortement la propagation du son. En se connectant directement à un élément métallique du réseau, on court-circuite le sol pour capter la vibration à sa source. Le tableau suivant synthétise la méthode à privilégier selon le contexte.

L’erreur qui fait localiser une « fuite » qui est en fait le bruit d’une pompe de relevage à 10 mètres

L’erreur la plus coûteuse en détection de fuite est le faux positif : marquer un emplacement, creuser, et ne rien trouver. Cette situation survient presque toujours lorsque le technicien confond un bruit parasite avec le son de la fuite. Le réseau et son environnement sont une cacophonie de bruits mécaniques et électriques. La compétence clé est de savoir les distinguer, non pas à l’oreille seule, mais en analysant leur signature rythmique et fréquentielle.

Une fuite d’eau sous pression génère un bruit continu et permanent. Il ne s’arrête jamais, que ce soit le jour, la nuit, ou pendant le week-end. À l’inverse, la plupart des bruits parasites sont intermittents ou cycliques. Une pompe de relevage ne fonctionne que par courtes séquences lorsque le puisard est plein. Un circulateur de chauffage suit les cycles du thermostat. Un adoucisseur a un cycle de régénération, souvent nocturne et programmé. En écoutant sur la durée, on peut identifier ces patterns et les écarter.

L’analyse fréquentielle est également un outil puissant. Chaque type d’appareil émet dans une plage de fréquences qui lui est propre. Le tableau suivant est une sorte de « catalogue des bruits » que tout bon acousticien doit connaître pour éviter les confusions.

Lorsque le doute persiste, le protocole de levée de doute par disjonction électrique est infaillible. Il consiste à couper un par un les circuits électriques du bâtiment tout en surveillant le signal acoustique au point suspect. Si le bruit disparaît en coupant le disjoncteur « chauffage », le coupable est le circulateur. Si le bruit persiste même après avoir coupé le disjoncteur général, il ne peut s’agir que d’un phénomène non électrique, et la probabilité qu’il s’agisse d’une fuite devient extrêmement élevée.

Quand la détection électroacoustique devient inefficace et nécessite une autre méthode ?

L’honnêteté intellectuelle et technique impose de reconnaître les limites d’un outil. La détection électroacoustique, aussi puissante soit-elle, n’est pas une solution universelle. Plusieurs facteurs peuvent rendre cette méthode inopérante et obliger le technicien à se tourner vers des alternatives comme le gaz traceur ou la thermographie infrarouge.

Le premier obstacle majeur est le découplage acoustique. Si la canalisation est enfouie dans un matériau isolant phoniquement (comme l’isolant d’un plancher chauffant) ou un sol très meuble et non compacté (sable, argile humide), la vibration de la fuite sera absorbée avant même d’atteindre la surface. De même, les matériaux plastiques comme le PVC et le PEHD provoquent une forte atténuation du signal acoustique. Le son s’y propage mal, et une fuite sur une longue section de PEHD peut devenir totalement inaudible à quelques mètres de distance.

Un autre facteur limitant est un niveau de bruit ambiant trop élevé. Dans un environnement industriel bruyant ou en plein centre-ville en journée, le bruit de fond peut complètement masquer le signal de la fuite, même avec les meilleurs filtres. Si une intervention de nuit n’est pas possible, l’acoustique est compromise. Enfin, la physique même de la fuite peut être un obstacle : une pression réseau très faible (inférieure à 2 bars) ou un débit de fuite infime (micro-fuite de moins de 0.5 L/h) ne génèrent tout simplement pas assez d’énergie vibratoire pour être détectés acoustiquement. Dans tous ces cas, s’acharner avec le détecteur électroacoustique est une perte de temps. Le professionnel doit alors basculer sur une méthode plus adaptée, comme l’injection de gaz traceur (un mélange d’azote et d’hydrogène) qui s’échappera par la fissure et pourra être détecté en surface par un « renifleur » spécifique.

Pourquoi deux capteurs espacés de 10 mètres peuvent localiser une fuite au centimètre près ?

Lorsque l’écoute simple atteint ses limites, la corrélation acoustique prend le relais. Cette technique sophistiquée ne se contente pas de mesurer l’intensité du bruit, elle analyse le temps qu’il met à parvenir à deux points d’écoute distincts. Le principe physique sous-jacent est le TDOA (Time Difference of Arrival), ou différence de temps d’arrivée. Imaginez deux capteurs (A et B) placés sur une canalisation, espacés de 10 mètres. Une fuite se produit entre eux. Le son de la fuite se propage dans les deux sens le long du tuyau.

Le capteur le plus proche de la fuite entendra le son en premier. L’autre capteur l’entendra avec un très léger décalage, de l’ordre de la milliseconde. Le corrélateur, un ordinateur spécialisé, mesure ce décalage temporel avec une précision extrême. En connaissant trois informations critiques, il peut calculer la position de la fuite au centimètre près :

1. La distance exacte entre les deux capteurs.
2. Le matériau et le diamètre de la canalisation.
3. Le décalage temporel mesuré.

La précision de cette méthode est donc entièrement dépendante de la rigueur de l’opérateur. Comme le montre l’analyse des erreurs de paramétrage, si la distance entrée dans l’appareil est erronée de 50 cm, ou si le matériau est incorrectement identifié (fonte au lieu de PVC, par exemple), l’erreur de localisation finale devient métrique et non centimétrique. La vitesse du son n’est pas la même dans la fonte (environ 3500 m/s) que dans le PVC (environ 1400 m/s). Une erreur sur ce paramètre fausse entièrement le calcul. La corrélation n’est donc pas magique ; c’est une application mathématique qui exige des données d’entrée irréprochables pour fournir un résultat fiable.

Pourquoi un logger détecte une fuite de 0,5 L/h que l’oreille humaine ne perçoit jamais ?

Certaines fuites sont si faibles qu’elles ne produisent qu’une vibration infime, noyée dans le bruit de fond, les rendant indétectables par une écoute ponctuelle. Pourtant, ces micro-fuites peuvent représenter des pertes considérables sur le long terme. En effet, une fuite de 0,5 L/h représente environ 4,4 m³ par an, soit une perte non négligeable. Pour traquer ces fuites silencieuses, les professionnels utilisent des loggers acoustiques, ou prélocalisateurs.

Un logger est un capteur acoustique autonome et programmable, doté d’une mémoire. Au lieu d’une écoute en temps réel, la stratégie consiste à déployer un maillage de ces « espions » sur le réseau (sur des vannes, des bouches à clé) et de les laisser travailler seuls. Ils sont programmés pour se « réveiller » et enregistrer le niveau de bruit ambiant durant la période la plus calme du réseau, typiquement entre 2h et 4h du matin. À cette heure, la consommation d’eau est quasi nulle, et la plupart des bruits parasites d’origine humaine ont cessé. C’est le silence presque parfait.

Dans ce silence, le bruit continu d’une micro-fuite, même très faible, devient le seul signal notable. Le logger enregistre le niveau sonore minimum sur sa période d’écoute. Le lendemain, le technicien collecte les données : la majorité des loggers afficheront un niveau de bruit très bas. Si un ou plusieurs loggers affichent un niveau sonore anormalement élevé et constant, c’est le signe quasi certain d’une fuite dans leur rayon d’écoute (environ 300 mètres). Cette méthode, employée à grande échelle par des services comme Eau de Paris avec le déploiement de 3000 capteurs, a permis d’améliorer drastiquement l’efficacité de la recherche et d’atteindre des niveaux de performance élevés. Grâce à ce système, le réseau d’Eau de Paris affiche un taux de rendement de 90,5% en 2021 avec objectif 92%, une performance directement liée à cette capacité de détection précoce des fuites les plus discrètes.

Comment fonctionne la corrélation acoustique pour localiser une fuite à 50 cm près sous une route ?

Localiser une fuite sous une chaussée très fréquentée représente le défi ultime : un bruit de fond maximal et l’impossibilité de creuser au hasard. C’est ici que la corrélation acoustique démontre toute sa puissance, en parvenant à extraire un signal pertinent du chaos sonore. Cette méthode est d’autant plus cruciale que les pertes sur les réseaux sont significatives ; en France, le rendement moyen des réseaux s’élève à 80%, ce qui signifie qu’un litre d’eau sur cinq est perdu avant d’arriver au robinet.

Le processus est rigoureusement protocolaire. Après avoir identifié une zone suspecte (souvent grâce à des loggers), deux capteurs très sensibles sont placés sur des points d’accès au réseau (vannes, poteaux incendie) de part et d’autre de la zone. Ces capteurs enregistrent simultanément le « son » de la canalisation. Même avec le bruit du trafic, le son de la fuite est la seule source de bruit qui soit commune et synchrone aux deux capteurs. Les bruits de surface (une voiture passant sur le capteur A) sont, eux, totalement aléatoires et non corrélés au capteur B.

Les corrélateurs modernes utilisent un traitement mathématique appelé Transformation de Fourier Rapide (FFT) pour analyser le signal. Cet algorithme décompose le son en ses différentes fréquences et permet d’isoler la plage fréquentielle typique de la fuite (ex: 600-1200 Hz), tout en ignorant les basses fréquences du trafic ou les bruits parasites. L’appareil compare ensuite les signaux filtrés des deux capteurs et recherche une similitude. Le pic de corrélation, qui correspond au décalage temporel où les deux signaux se superposent parfaitement, indique le TDOA. Grâce à ce décalage et aux paramètres de la conduite (matériau, diamètre, distance), l’ordinateur calcule la position de la fuite avec une précision d’environ 50 cm. Une dernière vérification avec un géophone au sol sur le point calculé permet de confirmer l’emplacement au centimètre près avant de déclencher le terrassement.
